JA Solar : modules DeepBlue 4.0 N-Type biverre de 460 à 500 Wc

JA Solar fabrique des cellules et des modules photovoltaïques et dispose d'une gamme européenne structurée autour de la série DeepBlue. La génération 4.0 N-Type référencée au catalogue professionnel emploie des cellules n-Bycium+ de type n en technologie TOPCon, découpées en demi-cellules et connectées par seize barrettes. Le format principal compte 108 demi-cellules disposées en 6 colonnes de 18.

La structure biverre associe deux vitrages de 2 mm, en face avant comme en face arrière. Cette construction supprime le film polymère arrière et accompagne une garantie de puissance linéaire de 30 ans. La boîte de jonction est classée IP68 et intègre trois diodes. Le connecteur livré est un QC 4.10-351 ou un MC4-EVO2A, avec une section de câble de 4 mm² selon la norme CEI.

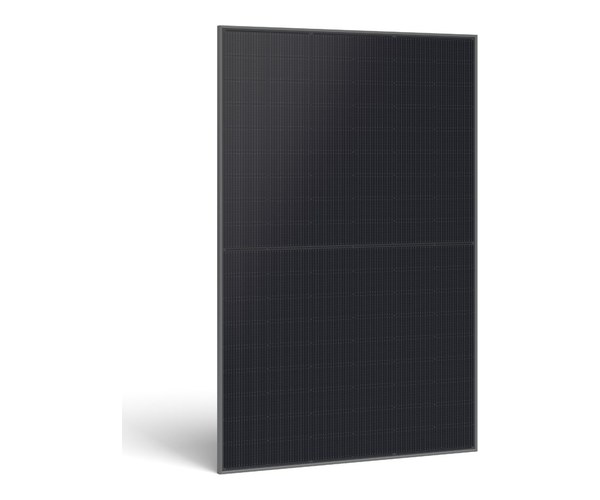

Deux finitions se partagent le catalogue. Les références LB reçoivent un cadre noir sur une face arrière claire, les références LR adoptent une face arrière sombre pour un rendu all black. Le rendement de module s'échelonne de 22,6 à 23,5 % selon la puissance et le format. Une référence de 470 Wc dispose d'une évaluation d'empreinte carbone certifiée, utile aux appels d'offres qui intègrent ce critère.

Les conditions d'exploitation couvrent une plage de 40 °C sous zéro à 85 °C, pour une tension maximale de système de 1 500 V en courant continu et un calibre de fusible série de 30 A. La charge statique admissible atteint 5 400 Pa en face avant et 2 400 Pa en face arrière. La température nominale d'utilisation des cellules s'établit à 45 °C à 2 °C près, la bifacialité à 80 % à 5 % près. Les certifications citées couvrent les normes CEI 61215, CEI 61730, UL 61215, UL 61730 et CEI 62941. Documentation complète sur jasolar.com.

En toiture résidentielle, le format 1762 × 1134 mm reste le plus courant pour les pans de longueur limitée. Le cadre de 30 mm reçoit huit trous de fixation et six trous de mise à la terre, ce qui laisse le choix des points de pince selon l'entraxe des chevrons. Les références LR en finition all black répondent aux prescriptions d'aspect imposées par certaines autorisations d'urbanisme. Les composants de montage compatibles figurent sur la page fixations et systèmes de montage.

Sur une toiture tertiaire, JAM60D41-500/LB gagne 191 mm de longueur et 40 Wc par rapport au format 54 cellules, à largeur identique. Un champ mixte reste donc câblable avec le même pas de rail, à condition de répartir les formats sur des chaînes distinctes. Le calcul de chaîne s'appuie sur la tension à vide et sur la température minimale du site, puis se confronte aux plages d'entrée présentées sur la page onduleurs photovoltaïques.

Pour les ombrières de parking et les bâtiments agricoles, les versions bifaciales exploitent le rayonnement réfléchi par le sol, avec une bifacialité de 80 %. Le gain dépend de l'albedo du revêtement, de la hauteur libre sous module et du taux d'ombrage de la structure. Une face arrière claire reste préférable sur ce type d'ouvrage, ce qui oriente vers les références LB plutôt que vers les finitions all black.

Hors réseau, ces modules chargent un parc de batteries par l'intermédiaire d'un régulateur dont la tension d'entrée admissible fixe la longueur de chaîne : les modèles disponibles sont détaillés sur la page chargeurs solaires MPPT. Un module biverre de plus de 20 kg convient mal aux applications d'énergie embarquée, où des panneaux courts et légers restent la règle.
