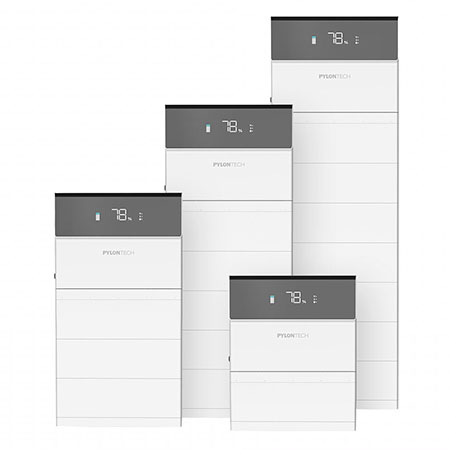

Pylontech Force H3X : la solution de stockage hybride tout-en-un – batterie lithium LFP, onduleur hybride et gestion solaire (MPPT) réunis dans un seul système IP65.
Pensé pour la maison comme pour le petit tertiaire (C&I), le Force H3X intègre BMS + onduleur + EMS dans un ensemble empilable et modulaire, sans coffret ni boîtier additionnel. Disponible en monophasé (3,6 à 8 kW) et triphasé (8 à 15 kW), de 5,12 à 35,84 kWh par groupe et jusqu’à 6 unités en parallèle (≈ 210 kWh). Mise en service rapide (≈ 15 min, mise en parallèle automatique).
Pourquoi choisir le Force H3X ?
- Polyvalence à la demande – monophasé ou triphasé, 3,6 à 15 kW, 5 à 35 kWh par groupe (résidentiel et petit C&I).
- Tout-en-un – BMS, onduleur et EMS hautement intégrés : moins de câblage, installation simplifiée.
- Sécurité éprouvée – chimie LFP sans cobalt, protections intelligentes, certifié au niveau unité (UL 9540A).
- Performances – rendement max 98 %, plus de 8000 cycles, taux 1C, profondeur de décharge 95 %.
- Pilotage intelligent – mode dynamique (IA), diagnostic de pannes, supervision à distance, gestion PV et pompe à chaleur.
Caractéristiques techniques – Monophasé (FH3X-HY-1P)
| Modèle FH3X-…-HY-1P | 3.6K | 5K | 6K | 8K |
|---|
| Puissance nominale | 3,6 kW | 5 kW | 6 kW | 8 kW |
| Puissance PV max | 5,7 kWc | 8 kWc | 9,6 kWc | 12,8 kWc |
| Tension PV max / plage MPPT | 600 V – 80 à 550 V |
| Nombre de MPPT | 2 | 2 | 2 | 3 |
| Courant PV max par MPPT | 16 A |
| Puissance apparente réseau | 3,6 kVA | 5 kVA | 6 kVA | 8 kVA |
| Courant max vers le réseau | 15,7 A | 21,7 A | 26,1 A | 34,8 A |
| Puissance max soutirée au réseau | 5,4 kW | 7,5 kW | 9 kW | 12 kW |
| Sortie secours (Back-up) | 3,6 kVA | 5 kVA | 6 kVA | 8 kVA |
| Pic secours (60 s) | 4,32 kVA | 6 kVA | 7,2 kVA | 9,6 kVA |
| Charge / décharge batterie | 3,6 kW | 5 kW | 6 kW | 8 kW |
| Tension réseau / bascule UPS | 230 V (1/N/PE) – ≤ 10 ms |
Caractéristiques techniques – Triphasé (FH3X-HY-3P)
| Modèle FH3X-…-HY-3P | 8K | 10K | 12K | 15K |
|---|
| Puissance nominale | 8 kW | 10 kW | 12 kW | 15 kW |
| Puissance PV max | 12,8 kWc | 16 kWc | 19,2 kWc | 24 kWc |
| Tension PV max / plage MPPT | 1000 V – 200 à 850 V |
| Nombre de MPPT | 3 |
| Courant PV max par MPPT | 20 A |
| Puissance apparente réseau | 8 kVA | 10 kVA | 12 kVA | 15 kVA |
| Courant max vers réseau / phase | 11,6 A | 14,5 A | 17,4 A | 21,7 A |
| Puissance max soutirée au réseau | 12 kW | 15 kW | 18 kW | 22,5 kW |
| Charge / décharge batterie | 8 kW | 10 kW | 12 kW | 15 kW |
| Tension réseau | 400 V (3/N/PE) |
Module batterie FH10050 & capacités

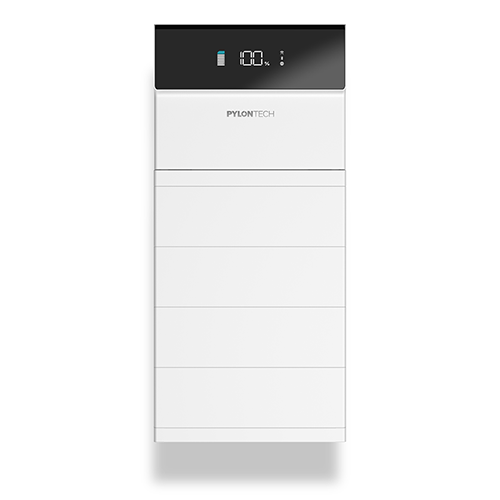

Le système se compose d’un module de puissance (onduleur) empilé sur des modules batterie FH10050 : LFP, 5,12 kWh, 102,4 V, 50 Ah, 39 kg chacun (540 × 350 × 170 mm). On empile 1 à 4 modules en monophasé et 2 à 7 modules en triphasé.
| Nombre de modules | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
|---|
| Énergie nominale (kWh) | 5,12 | 10,24 | 15,36 | 20,48 | 25,6 | 30,72 | 35,84 |
| Tension système (V DC) | 102,4 | 204,8 | 307,2 | 409,6 | 512 | 614,4 | 716,8 |
Énergie utile ≈ 95 % (profondeur de décharge). Monophasé : 5,12 → 20,48 kWh · Triphasé : 10,24 → 35,84 kWh · jusqu’à 6 unités en parallèle, soit ≈ 210 kWh.
Modes de fonctionnement
- P0 – Dynamique intelligent (IA) : optimise automatiquement achat / revente / stockage selon les prix, la météo et la consommation.
- P1 – Autoconsommation (par défaut) : priorité PV → charge → batterie → réseau.
- P2 – Secours / Backup : batterie maintenue chargée pour assurer les coupures réseau.
- P3 – Priorité injection : maximise les revenus de revente lorsque le tarif de rachat est élevé.
- P4 – Off-grid total : fonctionnement déconnecté du réseau.
- P5 – Pilotage horaire : 4 plages de charge / décharge programmables.
Données générales & certifications
- Rendement : max 98 %, européen 97,5 %.
- Protection : IP65 – intérieur ou extérieur, niveau salin C5-M.
- Température : −10 à +55 °C, refroidissement naturel (silencieux, < 30 dB).
- Sécurité : AFCI, anti-îlotage, détection de courant résiduel (RCMU), EPO, protection inversion de polarité.
- Communication : Wi-Fi / WLAN / Bluetooth, écran LED, applications PylontechPro (installateur) et Pylontech (utilisateur).
- Mise en parallèle : jusqu’à 6 unités.
- Normes : UN38.3, IEC 62619, IEC 62109-1/2, IEC 62040-1, IEC 61000-6, VDE-AR-N 4105, EN 50549, ISO 13849 ; cellule UL 9540A.
Références & configurations disponibles
Chaque référence combine une puissance d’onduleur et une capacité batterie (nombre de modules FH10050). La capacité est évolutive : on démarre avec la configuration souhaitée puis on ajoute des modules – ou on fait évoluer la puissance (service d’extension jusqu’à 8 kW en monophasé).
Monophasé (HY-1P) – 1 à 4 modules
| Référence | Phase | Puissance | Capacité nominale | Modules |
|---|
| FH3X-3.6K-HY-1P-5 | Mono | 3,6 kW | 5,12 kWh | 1 |
| FH3X-3.6K-HY-1P-10 | Mono | 3,6 kW | 10,24 kWh | 2 |
| FH3X-3.6K-HY-1P-15 | Mono | 3,6 kW | 15,36 kWh | 3 |
| FH3X-3.6K-HY-1P-20 | Mono | 3,6 kW | 20,48 kWh | 4 |
| FH3X-5K-HY-1P-5 | Mono | 5 kW | 5,12 kWh | 1 |
| FH3X-5K-HY-1P-10 | Mono | 5 kW | 10,24 kWh | 2 |
| FH3X-5K-HY-1P-15 | Mono | 5 kW | 15,36 kWh | 3 |
| FH3X-5K-HY-1P-20 | Mono | 5 kW | 20,48 kWh | 4 |
| FH3X-6K-HY-1P-5 | Mono | 6 kW | 5,12 kWh | 1 |
| FH3X-6K-HY-1P-10 | Mono | 6 kW | 10,24 kWh | 2 |
| FH3X-6K-HY-1P-15 | Mono | 6 kW | 15,36 kWh | 3 |
| FH3X-6K-HY-1P-20 | Mono | 6 kW | 20,48 kWh | 4 |
| FH3X-8K-HY-1P-5 | Mono | 8 kW | 5,12 kWh | 1 |
| FH3X-8K-HY-1P-10 | Mono | 8 kW | 10,24 kWh | 2 |
| FH3X-8K-HY-1P-15 | Mono | 8 kW | 15,36 kWh | 3 |
| FH3X-8K-HY-1P-20 | Mono | 8 kW | 20,48 kWh | 4 |
Triphasé (HY-3P) – 2 à 7 modules
| Référence | Phase | Puissance | Capacité nominale | Modules |
|---|
| FH3X-8K-HY-3P-10 | Tri | 8 kW | 10,24 kWh | 2 |
| FH3X-8K-HY-3P-15 | Tri | 8 kW | 15,36 kWh | 3 |
| FH3X-8K-HY-3P-20 | Tri | 8 kW | 20,48 kWh | 4 |
| FH3X-8K-HY-3P-25 | Tri | 8 kW | 25,6 kWh | 5 |
| FH3X-8K-HY-3P-30 | Tri | 8 kW | 30,72 kWh | 6 |
| FH3X-8K-HY-3P-35 | Tri | 8 kW | 35,84 kWh | 7 |
| FH3X-10K-HY-3P-10 | Tri | 10 kW | 10,24 kWh | 2 |
| FH3X-10K-HY-3P-15 | Tri | 10 kW | 15,36 kWh | 3 |
| FH3X-10K-HY-3P-20 | Tri | 10 kW | 20,48 kWh | 4 |
| FH3X-10K-HY-3P-25 | Tri | 10 kW | 25,6 kWh | 5 |
| FH3X-10K-HY-3P-30 | Tri | 10 kW | 30,72 kWh | 6 |
| FH3X-10K-HY-3P-35 | Tri | 10 kW | 35,84 kWh | 7 |
| FH3X-12K-HY-3P-10 | Tri | 12 kW | 10,24 kWh | 2 |
| FH3X-12K-HY-3P-15 | Tri | 12 kW | 15,36 kWh | 3 |
| FH3X-12K-HY-3P-20 | Tri | 12 kW | 20,48 kWh | 4 |
| FH3X-12K-HY-3P-25 | Tri | 12 kW | 25,6 kWh | 5 |
| FH3X-12K-HY-3P-30 | Tri | 12 kW | 30,72 kWh | 6 |
| FH3X-12K-HY-3P-35 | Tri | 12 kW | 35,84 kWh | 7 |
| FH3X-15K-HY-3P-10 | Tri | 15 kW | 10,24 kWh | 2 |
| FH3X-15K-HY-3P-15 | Tri | 15 kW | 15,36 kWh | 3 |
| FH3X-15K-HY-3P-20 | Tri | 15 kW | 20,48 kWh | 4 |
| FH3X-15K-HY-3P-25 | Tri | 15 kW | 25,6 kWh | 5 |
| FH3X-15K-HY-3P-30 | Tri | 15 kW | 30,72 kWh | 6 |
| FH3X-15K-HY-3P-35 | Tri | 15 kW | 35,84 kWh | 7 |
Références & modèles
| Référence | Capacité | Tension |
|---|
| FH10050 | 5,12 kWh | 102,4 V |
Distribuée par EnerMoov en France, DOM-TOM et à l’export. Voir aussi distributeur Pylontech, Force H3, FIDUS LV et US5000.
