Support au sol universel, simple à poser et évolutif

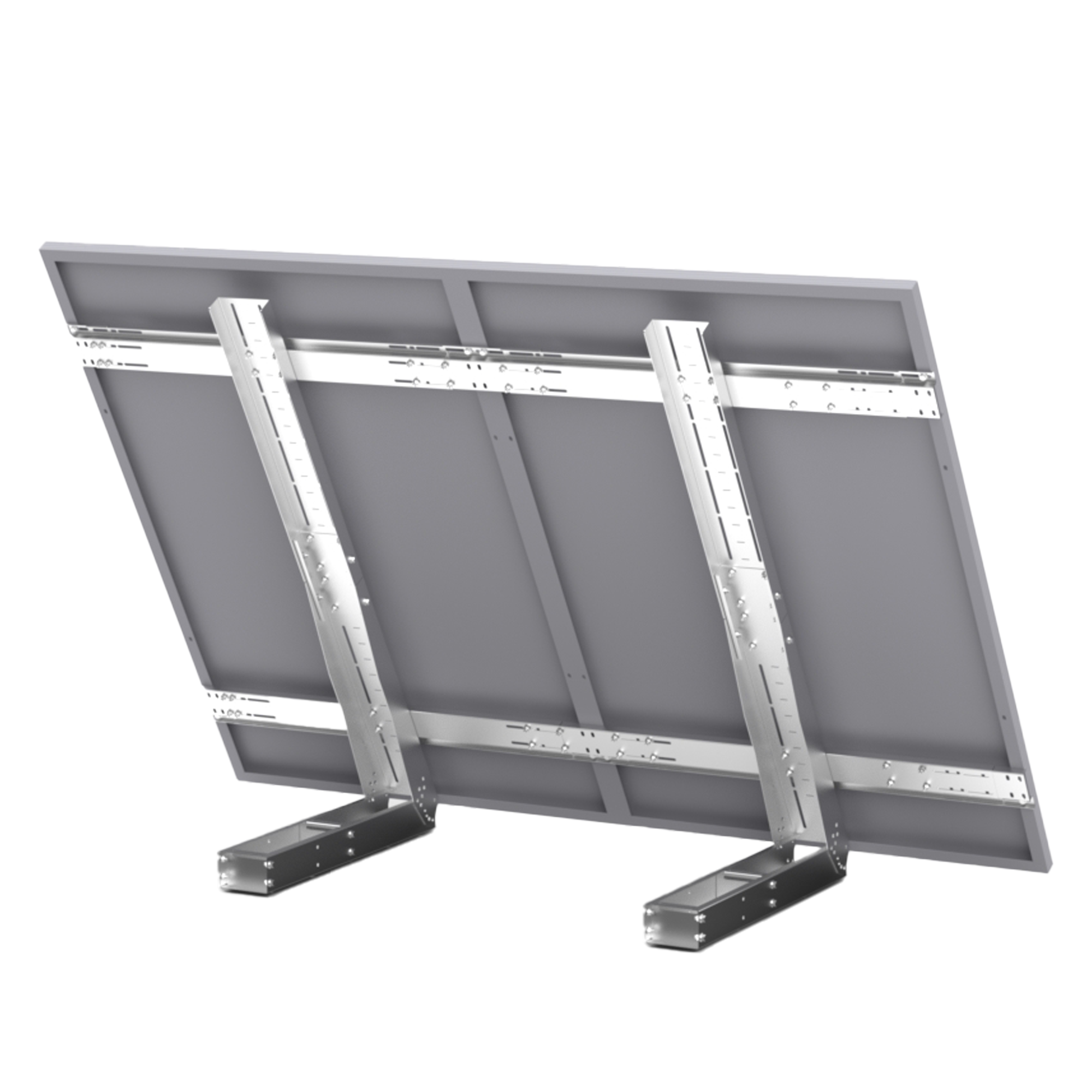

L'UNIFIX 800 EGF est un support de fixation au sol conçu pour les
panneaux photovoltaïques, à installer sur une
surface plane rigide à l'horizontale : pelouse, sable, sol béton ou ossature bois. Sa
structure en acier galvanisé et sa visserie résistante à la corrosion le rendent
parfaitement adapté à un usage en extérieur durable. Grâce à un design basé sur des
perçages oblongs, il accepte des panneaux de 808 à 1200 mm de largeur et de 1200 à
2300 mm de longueur (orientation portrait), par exemple deux panneaux UNISUN 200.24M
ou 300.12M. Conçu et fabriqué en France par Uniteck et distribué par
EnerMoov.
Trois modes de pose : fixation béton ou lestage
Le support peut être fixé au sol béton grâce à des goujons
M8 (non fournis), lesté à l'aide de la caisse de lestage (sable, gravier ou
béton, jusqu'à 240 kg) ou lesté via le support pour dalles béton (jusqu'à
24 dalles standard de 40 × 40 cm à 10 kg, soit 240 kg). Uniteck met à disposition un
configurateur de lestage qui tient compte de la position géographique, de
l'exposition (protégée, normale, exposée), de la vitesse du vent (norme NV-65-2009),
du vent dominant et de la taille des panneaux pour déterminer le poids de lestage
nécessaire.
Inclinaison multiposition & assemblage multi-panneaux
Doté d'un système d'inclinaison multiposition, l'UNIFIX 800 EGF
permet d'optimiser la production selon la saison et la zone géographique :
10 à 60° seul, 30 à 60° avec la caisse de lestage et 20 à 60° avec le support
dalles béton. L'assemblage est évolutif à l'infini, en nombre pair (2, 4, 6,
8… panneaux) ou impair (3, 9, 15… panneaux, via l'extension mono-panneau). Le
support intègre par ailleurs des zones de fixation dédiées aux micro-onduleurs
(Ø M8) et à la mise à la terre.
Conçu et fabriqué en France · accompagnement EnerMoov
EnerMoov accompagne installateurs, intégrateurs et porteurs de
projet sur le choix du support, le calcul du lestage et l'approvisionnement depuis
notre stock France. Retrouvez l'ensemble des solutions de fixation sur notre page
Fixations & systèmes de montage, ainsi que les
supports orientables UNIFIX 1200 EGR et les
supports fixes sur mât UNIFIX SF.
Caractéristiques techniques
| Caractéristique |
UNIFIX 800 EGF |
| Type |
Support de fixation au sol, multi-panneaux |
| Matériaux |
Acier galvanisé · visserie résistante à la corrosion |
| Inclinaison |
10 à 60° (seul) · 30 à 60° (caisse de lestage) · 20 à 60° (dalles béton) |
| Orientation panneaux |
Portrait |
| Dimensions panneaux acceptées |
Largeur 808 à 1200 mm · longueur 1200 à 2300 mm |
| Compatibilité (exemple) |
2 × UNISUN 200.24M ou 2 × UNISUN 300.12M |
| Fixation au sol |
Goujons M8 (non fournis) pour sol béton |
| Lestage |
Caisse de lestage (240 kg max) ou support dalles béton (24 × 10 kg = 240 kg) |
| Micro-onduleur & mise à la terre |
Zones de fixation dédiées (Ø M8) |
| Assemblage |
Multi-panneaux pair (2, 4, 6, 8…) et impair (3, 9, 15…) avec extension mono-panneau |
| Usage |
Extérieur, surface plane rigide (pelouse, sable, béton, ossature bois) |
| Origine |
Conçu & fabriqué en France (Uniteck) |
Références & modèles
| Désignation | Code article |
|---|
| UNIFIX 800 EGF — support au sol (2 panneaux) | 2105 |
| Extension mono-panneau | 2686 |
| Caisse de lestage — configuration paire | 2112 |
| Caisse de lestage — configuration impaire | 4130 |
| Support dalles béton | 2679 |
