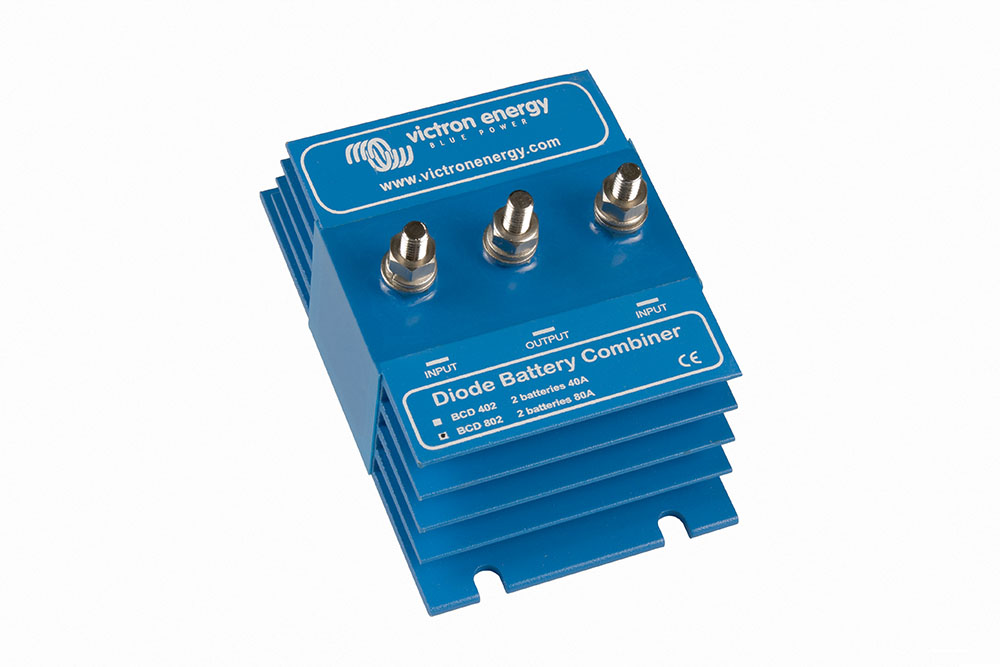

Coupleur de batterie à diode Argo : à quoi ça sert ?
Le coupleur de batterie à diode Argo de Victron Energy est conçu pour garantir un courant CC continu aux équipements dont la fiabilité est cruciale, comme un système de contrôle moteur électronique, un calculateur ou un automate de bord. Le principe est simple : deux sources CC (ou plus) sont mises en parallèle pour alimenter une charge essentielle. En cas de défaillance de l'une des sources, l'alimentation de la charge n'est pas interrompue, puisque la seconde source prend le relais instantanément.
Concrètement, l'appareil combine deux parcs batterie vers une même charge tout en empêchant qu'une source ne se décharge dans l'autre. C'est cette fonction de découplage qui distingue le coupleur à diode des simples coupleurs et répartiteurs, et qui le rend particulièrement adapté aux installations embarquées où la continuité d'alimentation prime sur le rendement.
Faible chute de tension grâce aux diodes Schottky
Les coupleurs de batterie à diode Argo présentent une faible baisse de tension grâce à l'emploi de diodes Schottky. À faible courant, la tension chute d'environ 0,3 V seulement ; à la sortie nominale, la chute reste d'environ 0,45 V. Cette perte réduite limite l'écart entre la tension de charge délivrée par la source et celle réellement reçue par les batteries, un point essentiel lorsqu'on alimente plusieurs parcs depuis un même chargeur ou alternateur.
Pour les applications où le moindre demi-volt compte, la gamme Victron propose également des répartiteurs Argo FET, qui ramènent la chute à moins de 0,02 V à faible courant grâce à une technologie à transistors MOSFET. Le coupleur à diode reste néanmoins la solution de référence quand on recherche la robustesse et la simplicité d'un dispositif passif.
Schéma de principe Victron Energy Argo Diode Battery Combiners source : http://www.victronenergy.com/
Caractéristiques techniques
La gamme se décline en deux modèles, dimensionnés selon le courant de charge à supporter en continu. Les deux versions couplent deux batteries et acceptent indifféremment des parcs en 12 V ou 24 V.
| Caractéristique |
BCD 402 |
BCD 802 |
| Courant continu max. |
40 A |
80 A |
| Nombre de batteries |
2 |
2 |
| Tension batterie nominale |
12 / 24 V |
12 / 24 V |
| Chute de tension (faible courant) |
env. 0,3 V |
env. 0,3 V |
| Chute de tension (sortie nominale) |
env. 0,45 V |
env. 0,45 V |
| Type de diode |
Schottky |
Schottky |
| Connexions |
boulons M6 |
boulons M6 |
| Poids |
0,8 kg |
0,8 kg |
| Dimensions (l × h × p) |
60 × 120 × 75 mm |
60 × 120 × 75 mm |
Spécifications issues de la documentation officielle Victron Energy. Référez-vous à la fiche technique du fabricant pour les détails d'installation et de couple de serrage.
Applications et bien choisir son coupleur
Le coupleur de batterie à diode Argo trouve naturellement sa place dans les installations d'énergie embarquée où une charge sensible doit rester alimentée en permanence : nautisme, véhicules aménagés, engins professionnels ou systèmes de secours. Il complète idéalement un parc de stockage en batteries lithium ou plomb, et s'intègre à un schéma électrique protégé en aval par des fusibles et sectionneurs adaptés – voir notre gamme de protections électriques.
- Choisissez le BCD 402 (40 A) pour les charges modérées et les petits parcs de service.
- Optez pour le BCD 802 (80 A) lorsque le courant de charge attendu est plus élevé ou en présence d'un alternateur puissant.
- Vérifiez la compatibilité 12 V / 24 V avec l'ensemble de votre installation avant la mise en service.
Pour découvrir l'ensemble de la gamme et les autres solutions de couplage du fabricant, consultez notre page dédiée à la marque Victron Energy. Distribué par EnerMoov, distributeur professionnel Victron, ce coupleur de batterie à diode est disponible sur devis avec conseil technique et accompagnement au dimensionnement.
