Victron Lynx Smart BMS — système de distribution DC modulaire


Victron Energy
Système Lynx (distribution DC)


  • Catégorie : Distribution DC & gestion batterie

Le système Lynx de Victron Energy est une solution de distribution DC modulaire : des modules juxtaposables forment un busbar continu jusqu'à 1000 A (12, 24 ou 48 V), avec connexions batteries et charges protégées par fusibles, contrôleur de batterie, BMS et contacteur intégrés. C'est le cœur de câblage propre et évolutif des installations lithium et des systèmes ESS.


Modules Lynx — busbar 1000 A (12/24/48 V)

Lynx Power In

Busbar d'assemblage

version Class-T à fusible

Lynx Distributor

4 départs à fusibles

surveillance des fusibles

Lynx Shunt VE.Can

Busbar + shunt

contrôleur batterie VE.Can

Lynx Smart BMS 500 / 1000

BMS + contacteur

batteries Lithium Victron (+ NG)
En stock - Sur commande (J+3)

Un câblage DC propre, modulaire et évolutif

Plutôt que de multiplier les cosses sur les bornes de batterie, le système Lynx centralise toutes les connexions sur un busbar commun. Les modules se juxtaposent et se connectent entre eux pour former une barre positive et négative continue, dimensionnée pour un courant nominal de 1000 A en 12, 24 ou 48 V.

Lynx Power In

Busbar passif d'assemblage pour relier plusieurs batteries ou plusieurs charges en parallèle. La version Lynx Class-T Power In intègre l'emplacement d'un fusible Class-T, idéal pour la protection des batteries lithium.

Lynx Distributor

Busbar à 4 départs équipés chacun d'un porte-fusible, avec surveillance de l'état des fusibles (voyants) remontée vers un appareil GX. Parfait pour distribuer et protéger plusieurs circuits DC.

Lynx Shunt VE.Can

Busbar intégrant un emplacement de fusible principal et un shunt de mesure : il fait office de contrôleur de batterie et communique en VE.Can avec un appareil GX (Cerbo, Ekrano) pour le suivi de l'état de charge.

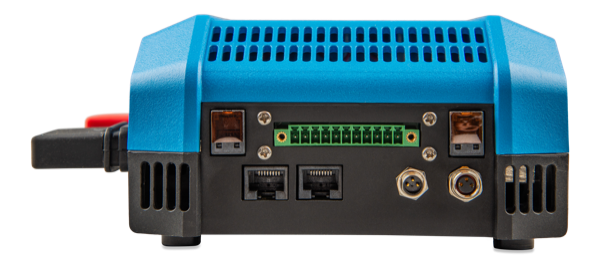

Lynx Smart BMS (500 / 1000 A)

Le module le plus complet : BMS, contacteur de coupure, pré-charge et contrôleur de batterie réunis. Il pilote et protège les batteries Victron Lithium Smart (et la gamme NG), avec supervision Bluetooth et VRM. À placer côté batteries, le reste du système DC se connectant de l'autre côté.

EnerMoov, distributeur professionnel Victron Energy, conçoit votre architecture DC (Lynx + lithium + onduleur). Demandez un conseil technique ou un devis.

Victron Lynx Power In busbar d'assemblage

Lynx Power In

busbar d'assemblage

Victron Lynx Distributor busbar à 4 fusibles

Lynx Distributor

4 départs à fusibles

Victron Lynx Shunt VE.Can contrôleur de batterie

Lynx Shunt VE.Can

busbar + shunt

Victron Lynx Smart BMS gestion batterie lithium

Lynx Smart BMS

BMS + contacteur

Les modules se juxtaposent pour former un busbar continu : batteries d'un côté, charges et chargeurs de l'autre.  Source : victronenergy.fr

Références & codes articles

Code articleDésignationPoids net / brutCode douanier (Pays)
LYN020102000Lynx Power In (M8) *If 0, order LYN020102010*2,105 / 2,360 kg85369010 (Inde)
LYN020102010Lynx Power In (M10)2,150 / 2,350 kg85369010 (Inde)
LYN060404010Lynx Class-T Power In (M10)2,300 / 2,500 kg85369010 (Inde)
LYN034160200Lynx Smart BMS 500 (M8)2,000 / 2,190 kg85369010 (Inde)
LYN034160210Lynx Smart BMS 500 (M10)2,000 / 2,190 kg85369010 (Inde)
LYN034160310Lynx Smart BMS 500 NG (M10)2,000 / 2,190 kg85369010 (Inde)
LYN034170210Lynx Smart BMS 1000 (M10)2,500 / 3,000 kg85369010 (Inde)
LYN034170310Lynx Smart BMS 1000 NG (M10)2,500 / 3,000 kg85369010 (Inde)
LYN040102110Lynx Shunt VE.Can (M10)1,384 / 1,594 kg85369010 (Inde)
LYN060102010Lynx Distributor (M10)2,300 / 2,500 kg85369010 (Inde)
