4 × 8 kW
MPPT indépendants

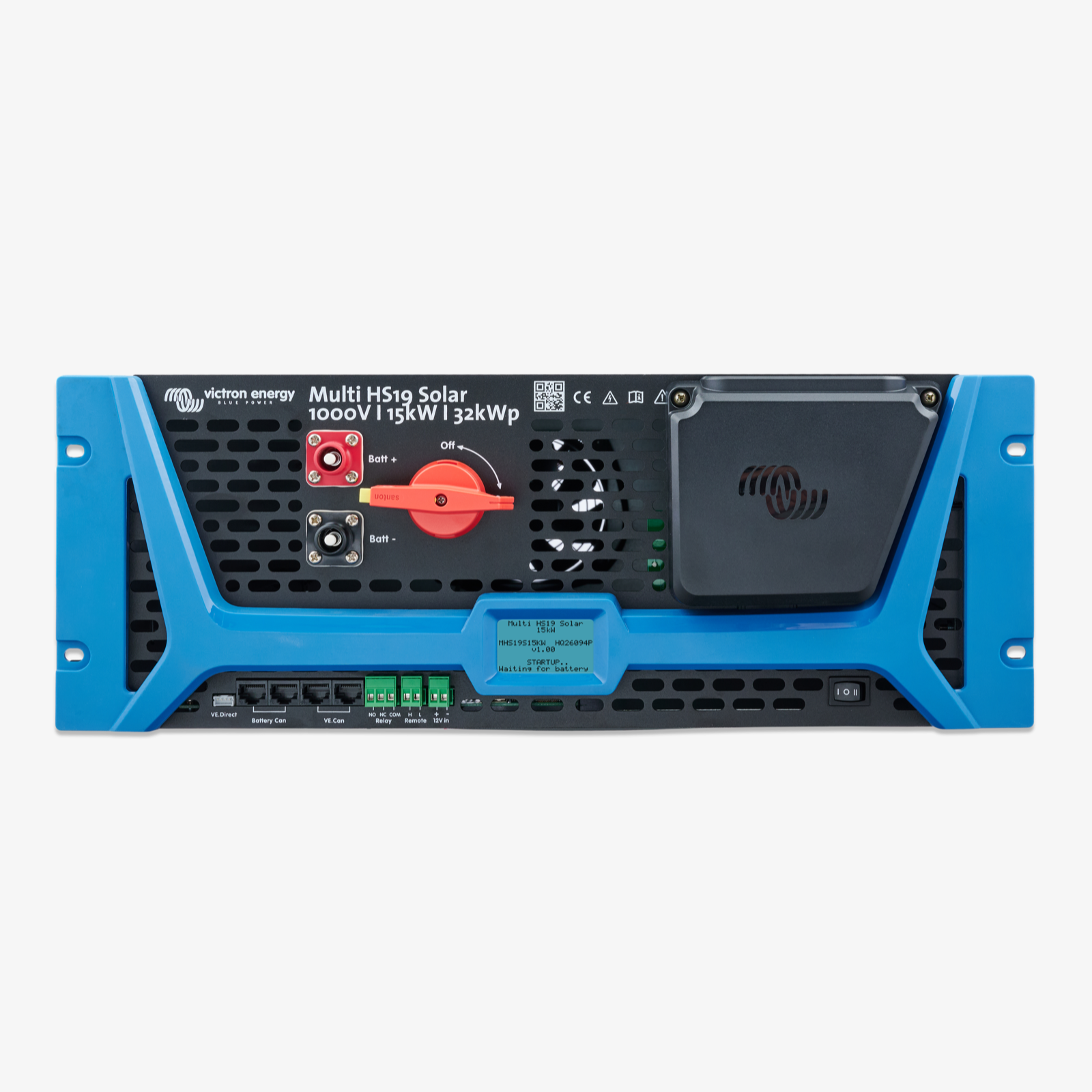

Le premier onduleur/chargeur haute tension Victron
Avec le Multi HS19 Solar 15k, Victron Energy lance son
premier onduleur/chargeur conçu pour la haute tension (systèmes 650 à
1000 V). Il réunit dans un seul châssis rack 19″ un onduleur/chargeur triphasé de
15 kW, quatre trackers MPPT solaires et la connectique de communication de
l'écosystème Victron. Le fonctionnement en haute tension réduit le courant, la section de
câblage et les pertes — pour une installation plus compacte, plus rapide et plus
économique. Distribué par EnerMoov, distributeur Victron
Energy pour les professionnels.

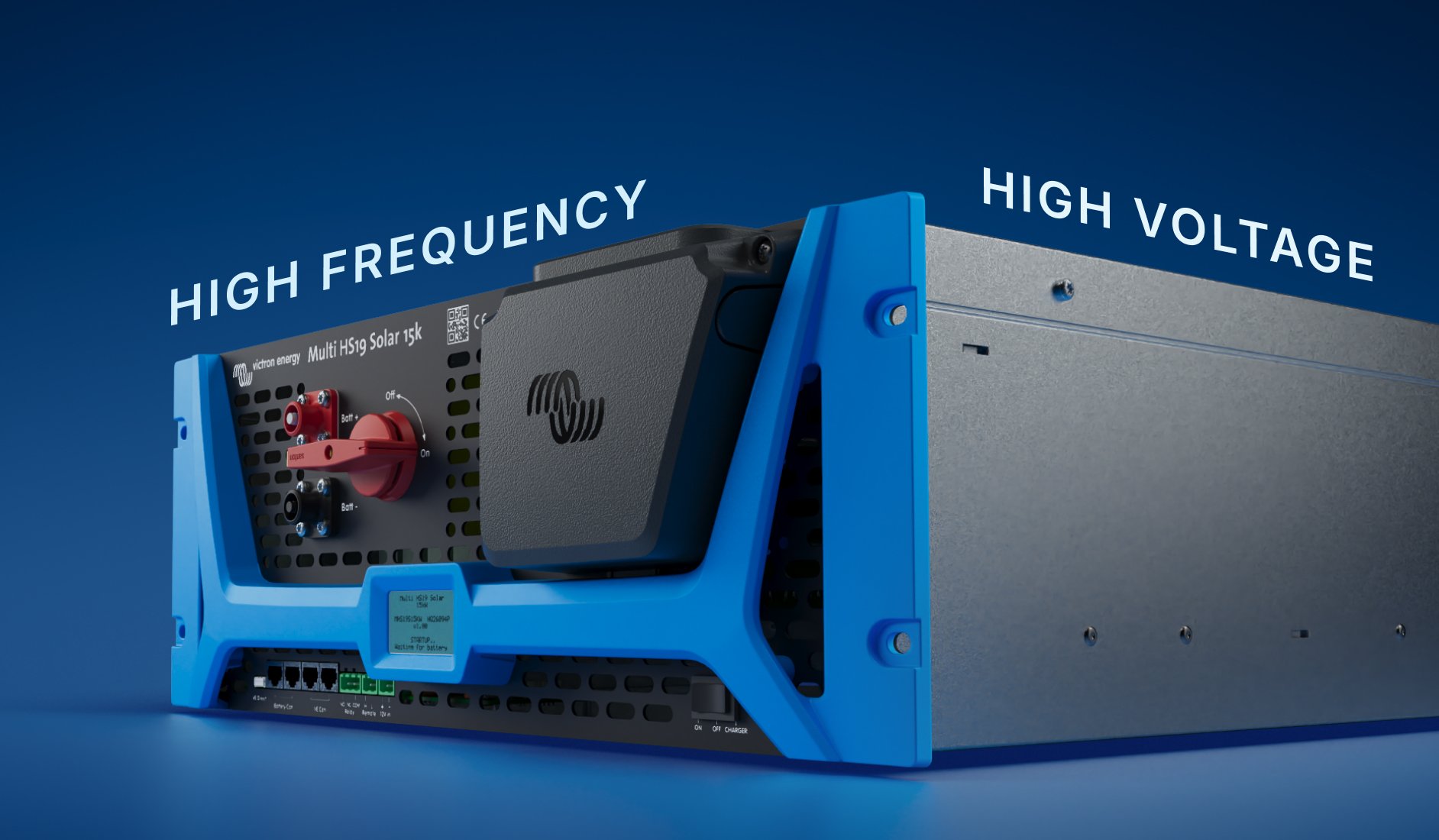

Puissance triphasée 15 kW, format rack 19″
Au cœur du Multi HS19 Solar : un onduleur/chargeur sinusoïdal
bidirectionnel de 15 kVA / 15 kW en triphasé 400 V, avec des
transitions transparentes entre onduleur, passage du réseau (feed-through) et charge. Il
charge la batterie dès qu'un surplus solaire ou une source AC est disponible, et restitue
l'énergie au besoin. Puissance de crête de 22 kW pendant 5 s,
rendement maximal de 98 % et faible consommation à vide grâce à la
technologie haute fréquence. Le boîtier 19″ de 4U, 70 cm de profondeur et
26,5 kg seulement se glisse dans le même rack que les batteries.

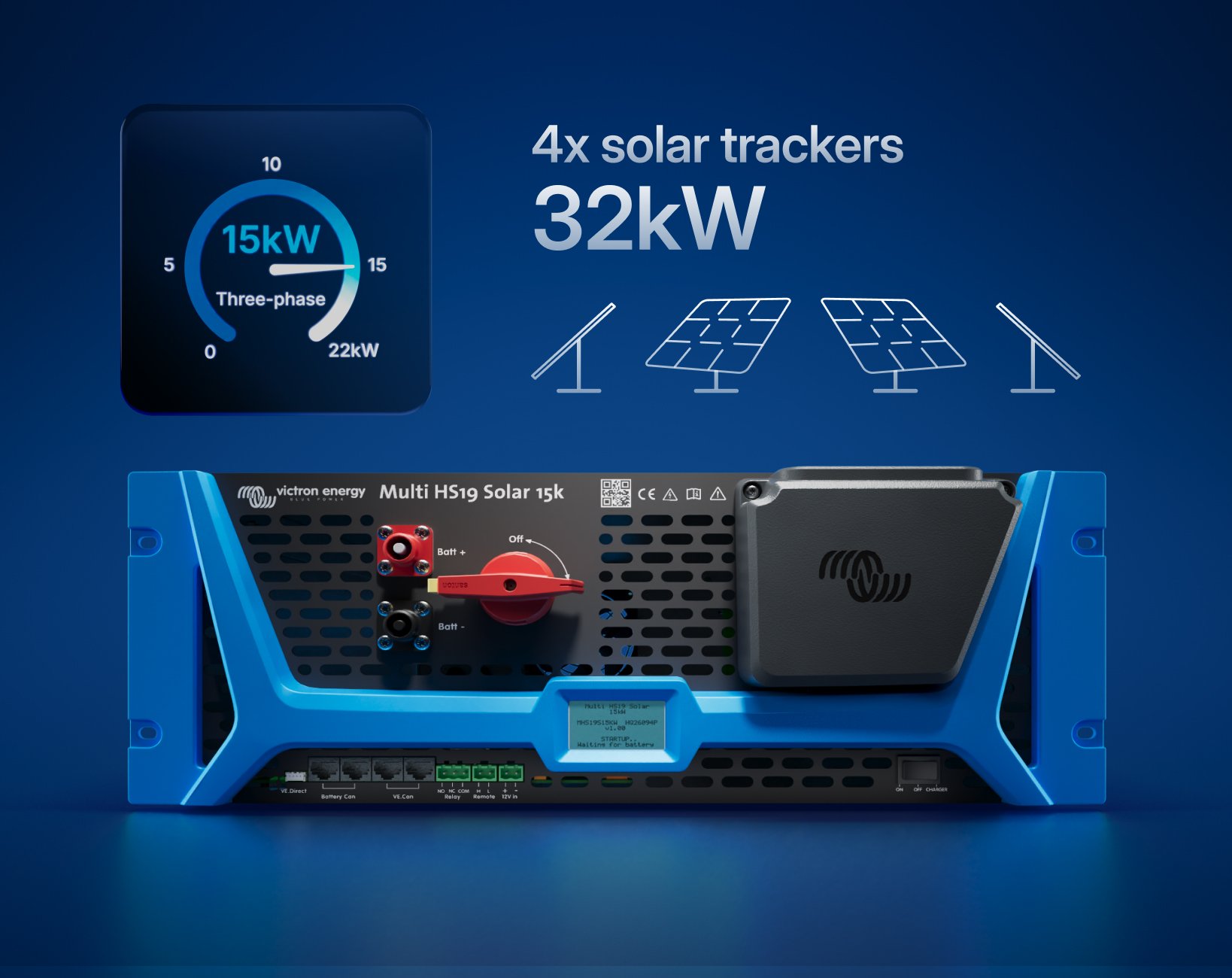

Batteries haute tension 650 à 1000 V
Le Multi HS19 Solar se raccorde aux batteries managées via un
port Battery CAN-bus dédié et prend en charge les parcs de 650 jusqu'à
1000 V. La haute tension réduit l'épaisseur des câbles batterie et les coûts
d'installation. Il accepte une puissance de charge maximale de 33 kW à
800 V (courant de charge jusqu'à 41 A, décharge jusqu'à 25 A).
Compatible avec les batteries prenant en charge le protocole haute tension Victron
(Victron HV Protocol) — se reporter au manuel pour la liste complète.
Quatre MPPT indépendants de 8 kW (32 kWc)
Quatre trackers MPPT indépendants, chacun jusqu'à
8 kW, permettent d'installer quatre champs solaires à des orientations
différentes pour tirer le meilleur parti de l'espace disponible. Plage de tension
MPPT large de 100 à 600 V, tension de démarrage à 300 V, pour une
capacité PV totale de 32 kWc à 600 V et un rendement de
conversion solaire jusqu'à 99 %. Courant maxi par string de 13,5 A (Isc / MPP),
connecteurs MC4 Staubli.
Au cœur de l'écosystème Victron
Configuration et suivi via l'application VictronConnect en
Bluetooth, supervision à distance par un appareil GX et le
portail VRM. Le Multi HS19 Solar dispose d'un afficheur d'état, d'un
port VE.Can, d'un port VE.Direct, d'un port Battery CAN dédié, d'une borne
marche/arrêt à distance et d'un relais programmable (3 A) — par exemple
pour démarrer un groupe électrogène lorsque la batterie est basse. Accessoires associés :
câble VE.Can to CAN-bus BMS, Cerbo GX et Ekrano GX.
Off-grid, secours, écrêtage de pointe & raccordé réseau
Polyvalent, le Multi HS19 Solar est prêt pour les applications
hors réseau (off-grid), de secours (backup), d'écrêtage
de pointe (peak shaving) et de raccordement au réseau
(grid-tied / feed-in). Sa nature bidirectionnelle et ses quatre MPPT en font un cœur
de système idéal pour l'autoconsommation tertiaire et industrielle, les micro-réseaux et les
sites isolés.
- Catégorie de surtension PV II / AC III, environnement intérieur conditionné
- Protections : surtension/surintensité PV, résistance d'isolement DC, surveillance courant résiduel, surintensité AC
- Normes EN-IEC 62109-1/-2, CEM IEC 61000
Caractéristiques techniques
| Onduleur |
| Puissance apparente / nominale | 15 kVA / 15 kW |
| Puissance de sortie continue jusqu'à 40 °C | 15 kW |
| Puissance de crête | 22 kW (5 s) |
| Courant AC de crête onduleur | 32 A (5 s) |
| Courant AC continu par phase | 22 A RMS |
| Tension AC | 400 Vac ±10 %, triphasé |
| Fréquence AC (plage) | 50/60 Hz (45-65 Hz) |
| Distorsion harmonique totale | < 3 % |
| Rendement maximal | 98 % |
| Puissance à vide (batterie 650 V) | 50 W |
| Connexions AC | L1, L2, L3, N, PE — 1 entrée / 2 sorties |
| Courant d'entrée / pass-through AC max | 32 A |
| Solaire |
| Tension à vide maximale (Voc) | 600 V |
| Courant court-circuit / MPP par string | 13,5 A / 13,5 A |
| Trackers / strings indépendants | 4 / 4 |
| Plage de tension MPPT | 100 - 600 V |
| Tension solaire mini de réveil | 300 V |
| Puissance totale max par string | 8 kW (32 kW au total) |
| Rendement maximal | 99 % |
| Batterie |
| Plage de tension de fonctionnement | 650 - 1000 V |
| Courant de décharge maximal | 25 A |
| Courant de charge maximal | 41 A |
| Communication | CAN |
| Batteries supportées | Batteries compatibles Victron HV Protocol |
| Général & protections |
| Fonctionnement en parallèle | Non (prévu sur révisions matérielles futures) |
| Catégorie de surtension | PV II / AC III |
| Conditions d'environnement | Intérieur, conditionné |
| Protections | Surtension PV / surintensité PV / résistance d'isolement DC / surveillance courant résiduel / surintensité AC |
| Format 19″ / profondeur / poids | 4U / 70 cm / 26,5 kg |
| Connecteurs AC | Push-in à ressort — rigide 0,2-10 mm² / souple 0,25-6 mm² |
| Connecteurs DC | Surlok 5,7 mm |
| Connecteurs MC4 | Staubli PV-ADBP4 / PV-ADSP4-S2-UR-2,5 |
| Température de fonctionnement | 0 à +60 °C (pleine puissance jusqu'à 40 °C) |
| Refroidissement | Air forcé |
| Altitude maximale | 2000 m |
| Humidité (sans condensation) | 95 % |
| Indice de protection | IP 20 |
| Relais programmable | Oui (3 A, jusqu'à 30 Vdc) |
| Communication de données | 1× Battery CAN, 1× VE.Can, VE.Direct, Bluetooth |
| Borne marche/arrêt à distance | Oui |
| Normes |
| Sécurité électrique | EN-IEC 62109-1, EN-IEC 62109-2, degré de pollution 2 |
| Émission / immunité | EN-IEC 61000-3-11/-3-12, IEC 61000-6-1/-6-2/-6-4 |
Références & modèle
| Code article | Désignation | Poids net / brut | Code douanier (Pays) |
|---|
| PMR803150300 | Multi HS19 Solar 1000V 15kW-32kWp | 26,5 / 30 kg | 85044087 (Inde) |
Accessoires recommandés : câble VE.Can to
CAN-bus BMS, Cerbo GX, Ekrano GX. Documentation officielle :
page produit Victron
· fiche technique (PDF).
