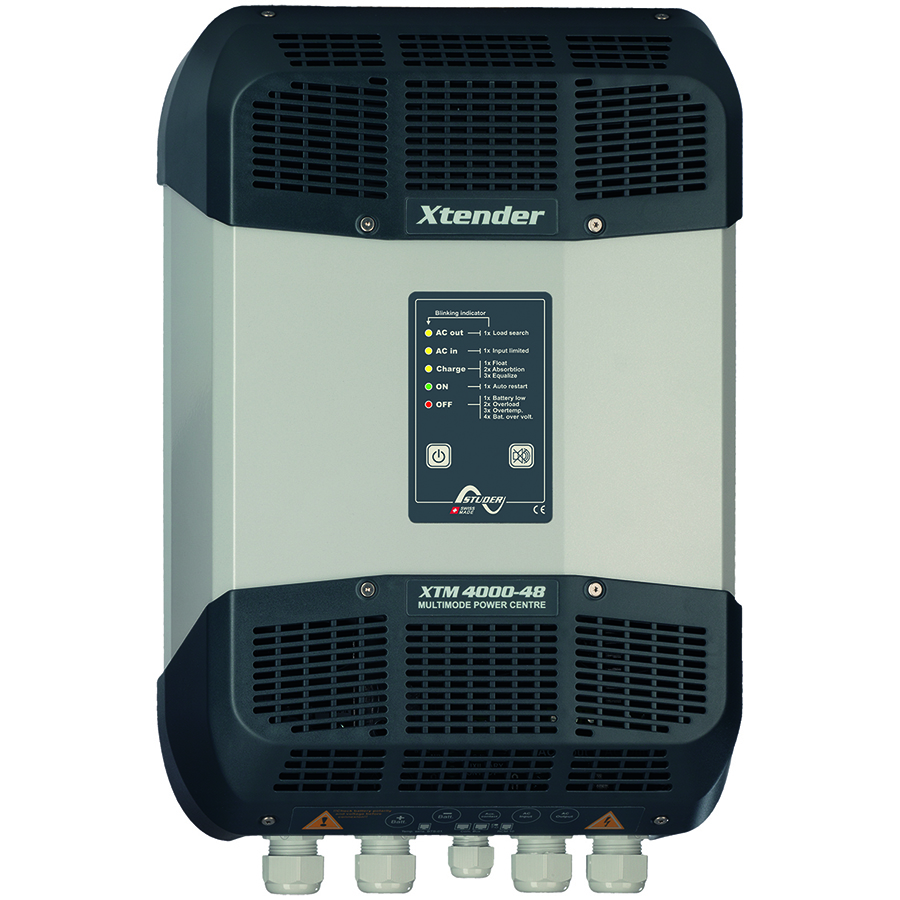

Le Studer Xtender est un onduleur-chargeur sinus pur (convertisseur-chargeur) de fabrication suisse, conçu pour les installations off-grid (sites isolés), de secours (backup) et hybrides solaires. Un seul appareil réunit l'onduleur (production d'un 230 V sinus pur depuis une batterie 12, 24 ou 48 V), le chargeur de batterie multi-étages, le transfert automatique du réseau ou groupe électrogène et la fonction d'appoint de puissance Smart-Boost. La gamme s'étend de 500 VA (XTS) à 7 000 VA par unité (XTH), avec une mise en parallèle jusqu'à 9 onduleurs et un fonctionnement monophasé ou triphasé.
Pourquoi choisir le Xtender ?
- Tout-en-un : onduleur sinus pur + chargeur + transfert (relais) + appoint réseau dans un seul boîtier.
- Smart-Boost : ajoute la puissance de la batterie à celle d'un groupe électrogène ou d'une source AC sous-dimensionnée, y compris sur charges inductives ou à fort courant d'appel.
- Transfert ultra-rapide : basculement réseau / batterie en moins de 15 ms, sans coupure perceptible pour les consommateurs.
- Évolutif : jusqu'à 9 unités en parallèle, en monophasé ou en triphasé, pour atteindre plusieurs dizaines de kVA.
- Pilotage complet : réglages et supervision via la télécommande RCC-02/-03 ou l'interface Xcom (TabPC), avec mises à jour logicielles.
- Robuste & durable : conception suisse, plage de fonctionnement de –20 à 55 °C, contacts multifonctions programmables.
Caractéristiques techniques
| Caractéristique |
Valeur |
| Type |
Onduleur-chargeur sinus pur (off-grid / backup / hybride) |
| Tension batterie |
12 / 24 / 48 V (selon modèle) |
| Tension de sortie |
230 Vac (± 2 %), onde sinusoïdale pure, 45–65 Hz |
| Puissance par unité |
de 500 VA (XTS) à 7 000 VA (XTH 8000-48) |
| Puissance de pointe (5 s) |
jusqu'à 21 kVA (XTH 8000-48), env. 3× la puissance nominale |
| Courant de charge |
de 12 A à 160 A (selon modèle) |
| Charge batterie |
multi-étages (bulk, absorption, float, égalisation…) |
| Rendement max. |
jusqu'à 96 % |
| Temps de transfert |
< 15 ms |
| Consommation veille |
< 2 W (XTM) |
| Mise en parallèle |
jusqu'à 9 unités, monophasé ou triphasé |
| Plage de température |
–20 à 55 °C |
| Pilotage |
télécommande RCC-02/-03, interface Xcom (TabPC), contacts multifonctions |
| Fabrication |
Studer Innotec – Suisse |
Modèles & références
Trois familles couvrent l'ensemble des besoins : XTS (compacte, IP54, petites installations), XTM (installations moyennes) et XTH (forte puissance et fort courant de charge). Puissances indiquées en Pnom / P30 min.
| Modèle |
Tension batt. |
Puissance (nom. / 30 min) |
Charge max. |
| XTS 900-12 |
12 V |
500 / 900 VA |
35 A |
| XTS 1200-24 |
24 V |
650 / 1 200 VA |
25 A |
| XTS 1400-48 |
48 V |
750 / 1 400 VA |
12 A |
| XTM 1500-12 |
12 V |
1 500 / 1 500 VA |
70 A |
| XTM 2000-12 |
12 V |
2 000 / 2 000 VA |
100 A |
| XTM 2400-24 |
24 V |
2 000 / 2 400 VA |
55 A |
| XTM 2600-48 |
48 V |
2 000 / 2 600 VA |
30 A |
| XTM 3500-24 |
24 V |
3 000 / 3 500 VA |
90 A |
| XTM 4000-48 |
48 V |
3 500 / 4 000 VA |
50 A |
| XTH 3000-12 |
12 V |
2 500 / 3 000 VA |
160 A |
| XTH 5000-24 |
24 V |
4 500 / 5 000 VA |
140 A |
| XTH 6000-48 |
48 V |
5 000 / 6 000 VA |
100 A |
| XTH 8000-48 |
48 V |
7 000 / 8 000 VA |
120 A |
Dimensions et poids : XTS 110 × 210 × 310 mm (8,2 à 9,3 kg, indice IP54) ; XTM 133 × 322 × 466 mm (15 à 22,9 kg) ; XTH 230 × 300 × 500 mm (34 à 46 kg).
Modes & mise en parallèle
Le Xtender combine et automatise quatre fonctions fondamentales : onduleur, chargeur de batterie, commutation (transfert) et appoint des sources AC externes. L'ensemble est entièrement paramétrable depuis la télécommande RCC-02/-03 ou l'interface Xcom (TabPC), avec mises à jour logicielles pour rester à la pointe de la technologie.
- Mise en parallèle : jusqu'à 9 Xtender raccordés ensemble, en monophasé pour augmenter la puissance, ou en triphasé (3, 6 ou 9 unités).
- Smart-Boost : appoint instantané de la batterie en complément d'un groupe ou du réseau, même sur charges inductives ou à fort courant d'enclenchement.
- Contacts multifonctions : relais libres de potentiel programmables (démarrage groupe, délestage, alarme, plages horaires…), réagissant aux événements internes ou externes.
- Transfert automatique : bascule réseau/batterie en moins de 15 ms, idéal pour les applications de secours (backup).
Certifications
Les onduleurs-chargeurs Xtender sont conformes aux directives européennes Basse Tension (LVD 2014/35/UE) et CEM (2014/30/UE), et répondent aux normes EN/IEC 62477-1, 62109-1, 62109-2, 62040-1, 62040-2, 61000-3-2, 61000-3-3, 61000-6-2 et 61000-6-4. Conception et fabrication suisses (Studer Innotec).

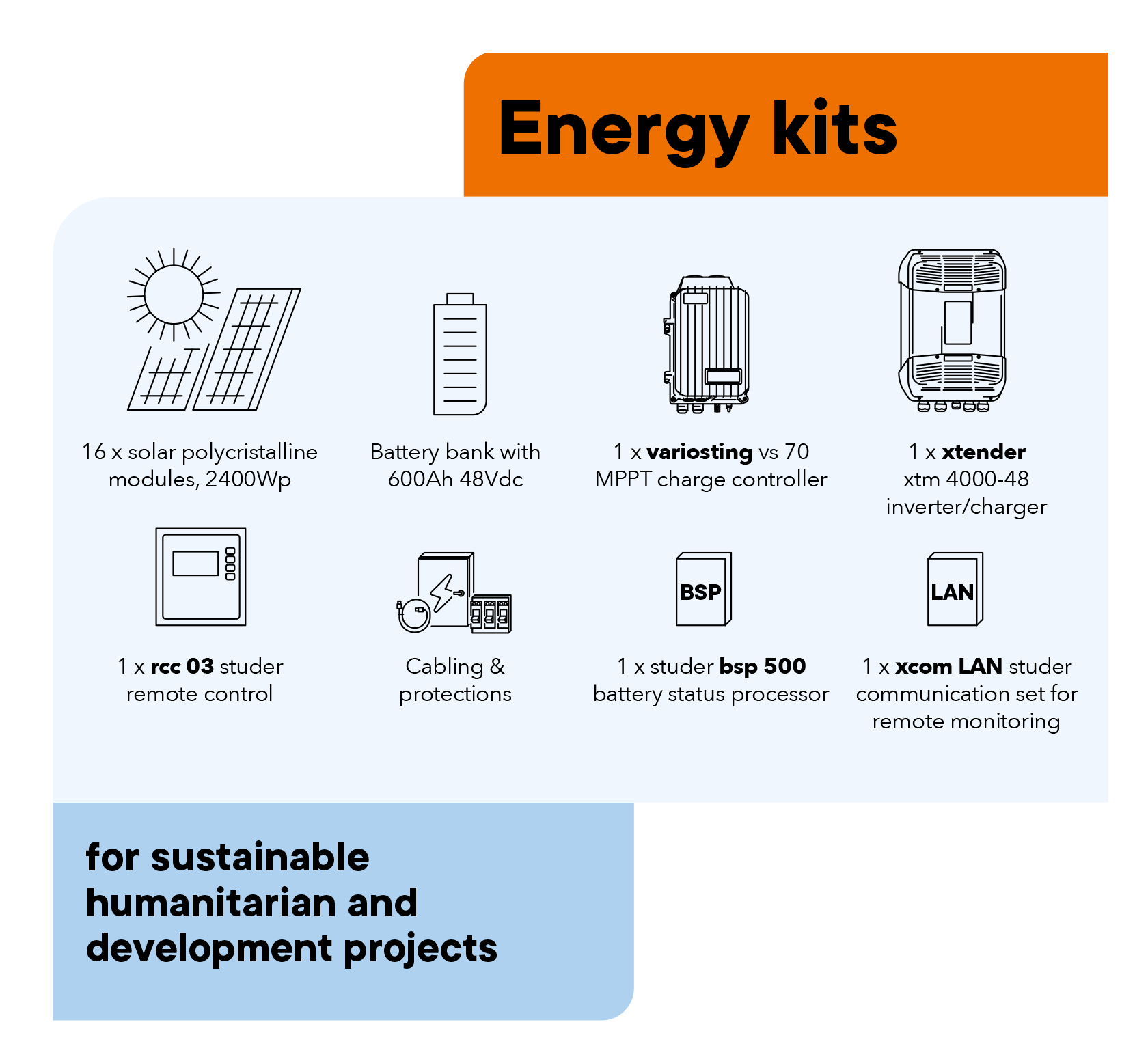

Kit prédimensionné Studer
Studer et SINES ont développé une série de kits prêts à l'emploi pour faciliter et standardiser la mise en œuvre de systèmes solaires en sites isolés. Les outils de surveillance et de suivi de production permettent de collecter des données précieuses, d'anticiper les problèmes et d'ajuster les écarts tout au long de la durée de vie de l'installation.
Pour aller plus loin, découvrez la marque Studer Innotec, l'onduleur tout-en-un nouvelle génération Studer Next3, ou l'ensemble de notre gamme de convertisseurs-chargeurs. Vous pouvez aussi comparer avec le Victron MultiPlus-II. Contactez EnerMoov pour un conseil technique ou un devis.
Références & modèles
| Référence | Tension batterie | Puissance (30 min / nom.) |
|---|
| XTS 900-12 | 12 V | 500 / 900 VA |
| XTS 1200-24 | 24 V | 650 / 1 200 VA |
| XTS 1400-48 | 48 V | 750 / 1 400 VA |
| XTM 1500-12 | 12 V | 1 500 / 1 500 VA |
| XTM 2000-12 | 12 V | 2 000 / 2 000 VA |
| XTM 2400-24 | 24 V | 2 000 / 2 400 VA |
| XTM 2600-48 | 48 V | 2 000 / 2 600 VA |
| XTM 3500-24 | 24 V | 3 000 / 3 500 VA |
| XTM 4000-48 | 48 V | 3 500 / 4 000 VA |
| XTH 3000-12 | 12 V | 2 500 / 3 000 VA |
| XTH 5000-24 | 24 V | 4 500 / 5 000 VA |
| XTH 6000-48 | 48 V | 5 000 / 6 000 VA |
| XTH 8000-48 | 48 V | 7 000 / 8 000 VA |
