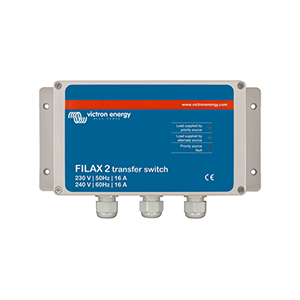

Filax 2 : le commutateur de transfert ultra-rapide
Le Filax 2 de Victron Energy a été conçu pour commuter des charges sensibles ou critiques – ordinateurs, équipements de contrôle industriel, électronique embarquée ou de loisirs – d'une source de courant alternatif vers une autre, sans coupure perceptible. La source prioritaire est généralement le réseau, un groupe électrogène ou une alimentation de quai ; la source alternative est le plus souvent un convertisseur alimenté par votre parc de batteries. Lorsque la source prioritaire défaille, le Filax bascule automatiquement vers la source de secours, puis revient à la source prioritaire dès qu'elle redevient stable.
Avec un temps de commutation inférieur à 20 millisecondes, les charges sensibles continuent de fonctionner sans interruption : pas de redémarrage d'un ordinateur, pas de perte de données, pas d'extinction d'un équipement critique. Cette réactivité fait du Filax 2 un complément naturel d'une installation à base de convertisseur/chargeur ou d'un système d'énergie embarquée où la continuité de l'alimentation est essentielle. Le Filax n'est en revanche pas prévu pour alimenter des appareils électroménagers de forte puissance ou à fort courant d'appel, tels que machines à laver, pompes ou moteurs électriques.
Transfert à transition ouverte
Le Filax est un commutateur de transfert à transition ouverte (transfert BBM, break-before-make) : il ouvre le contact d'une source avant de fermer celui de l'autre, ce qui évite tout couplage entre les deux réseaux. Le temps maximal de transfert de charge est de 16 ms. La charge est habituellement alimentée par la source prioritaire et bascule vers la source alternative si :
- la tension de la source prioritaire chute en dessous de la valeur seuil ;
- la fréquence de la source prioritaire chute sous le seuil de fréquence basse, ou dépasse le seuil de fréquence élevée.
L'inversion du transfert, de la source alternative vers la source prioritaire, ne s'amorce que lorsque la source prioritaire a fonctionné dans les limites de commutation inversée de tension et de fréquence pendant 30 secondes, afin d'éviter les allers-retours intempestifs sur un réseau instable. Trois indicateurs LED renseignent en continu sur l'état du système : charge alimentée par la source prioritaire, par la source alternative, ou défaillance de la source prioritaire.
Installation et précautions
Le Filax 2 s'installe dans un endroit bien ventilé. Les câbles d'entrée du réseau ou du groupe, ceux du convertisseur et ceux de sortie vers les appareils se raccordent selon le schéma de câblage fourni. La fréquence (50 Hz ou 60 Hz) se configure à l'aide d'un cavalier : 50 Hz sans cavalier, 60 Hz avec cavalier installé ; un cavalier mal positionné fausse les seuils de commutation de tension. Si une charge inférieure à 850 W est connectée, les ponts de câblage (cavaliers) doivent être retirés. Les deux entrées doivent être protégées contre des courants supérieurs à 16 A. Le Filax 2 fait partie de l'écosystème Victron Energy distribué par EnerMoov.
Caractéristiques techniques
| Filax 2 |
230 V / 50 Hz |
240 V / 60 Hz |
110 V / 50 Hz |
120 V / 60 Hz |
| Courant maximum |
16 A |
| Tension d'entrée continue maximale |
260 V |
260 V |
130 V |
130 V |
| Seuil de commutation de tension basse |
180 V |
180 V |
88 V |
90 V |
| Temps maximal de transfert de charge |
16 ms (commutation < 20 ms) |
| Retard de commutation inversée |
30 s |
| Plage de température de fonctionnement |
−20 à +50 °C |
| Humidité (sans condensation) |
Maxi 95 % |
| Degré de protection |
IP 65 |
| Matériau & couleur |
ABS RAL 7035 |
| Dimensions (h × l × p) |
120 × 255 × 75 mm |
| Poids |
0,8 kg |
| Normes de sécurité |
EN 60335-1, EN 60335-2-29 |
Source des caractéristiques : fiche technique constructeur Victron Energy. Besoin d'aide pour dimensionner votre commutation de sources ? L'équipe EnerMoov vous accompagne dans le choix de votre commutateur de transfert et des produits associés.
