Basculer automatiquement entre deux sources AC

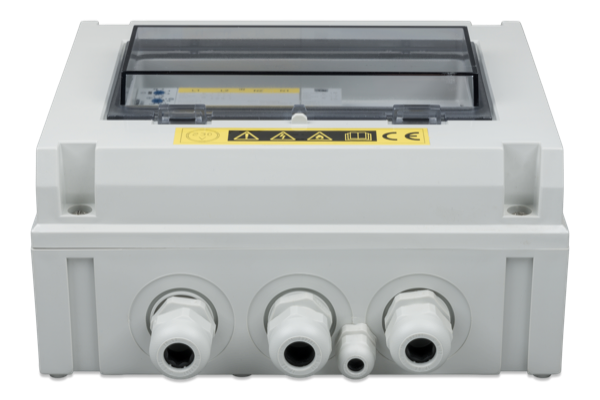

Un commutateur de transfert sélectionne la source d’alimentation disponible et bascule la charge de l’une à l’autre. Le VE Transfer Switch de Victron Energy gère automatiquement le passage entre deux entrées AC monophasées – typiquement le réseau et un groupe électrogène, ou le quai et un générateur de bord – afin d’assurer la continuité de l’alimentation vers une sortie unique. Dès que la source prioritaire redevient disponible, le commutateur rebascule sans intervention de l’opérateur. C’est une brique simple et robuste de la protection électrique d’une installation à double alimentation.
Deux puissances : 5 et 10 kVA
Le modèle 5 kVA (COS230502100, courant nominal 20 A) et le modèle 10 kVA (COS230103100, courant nominal 40 A) couvrent les installations monophasées de 200 à 250 Vac. Choisissez le calibre selon la puissance maximale à transférer : 5 kVA pour un atelier, une cabane technique ou un bateau de plaisance ; 10 kVA pour les charges plus importantes ou une installation tertiaire. Le commutateur s’intègre aussi bien en aval d’une solution convertisseur/chargeur que sur une distribution AC classique.
Une commutation rapide et fiable
Le transfert s’effectue par contacts : la fermeture s’opère en 10 à 20 ms et l’ouverture en 5 à 20 ms, ce qui limite l’interruption vue par les charges raccordées. L’appareil est conçu pour le câblage de chantier : section de conducteur acceptée jusqu’à 6 mm² et indice de protection IP54, adapté aux environnements exposés à la poussière et aux projections d’eau.
VE Transfer Switch ou Filax 2 ?
Le Filax 2 réalise un basculement très rapide pour préserver les charges sensibles de faible puissance (informatique, instrumentation). Le VE Transfer Switch s’adresse aux puissances plus élevées (5 et 10 kVA), lorsqu’il faut commuter toute une installation entre deux sources AC. Les deux appareils sont complémentaires : le Filax 2 protège un point de charge critique, le VE Transfer Switch gère le tableau général.
Applications
- Bâtiments, ateliers et sites tertiaires avec secours par groupe électrogène.
- Bateaux et navires : bascule entre l’alimentation à quai et la génératrice de bord.
- Installations d’énergie embarquée et sites isolés à double source.
- Toute installation où deux sources AC doivent alimenter alternativement la même charge.
Caractéristiques techniques
| Caractéristique |
VE Transfer Switch 5 kVA |
VE Transfer Switch 10 kVA |
| Code article |
COS230502100 |
COS230103100 |
| Tension nominale |
200-250 Vac, monophasé |
200-250 Vac, monophasé |
| Courant nominal |
20 A |
40 A |
| Entrées / sortie AC |
2 entrées / 1 sortie |
2 entrées / 1 sortie |
| Type de commutation |
Automatique (par contacts) |
Automatique (par contacts) |
| Temps de transfert (fermeture) |
10-20 ms |
10-20 ms |
| Temps de transfert (ouverture) |
5-20 ms |
5-20 ms |
| Section de câble max. |
6 mm² |
6 mm² |
| Indice de protection |
IP54 |
IP54 |
| Dimensions (H × L × P) |
175 × 215 × 120 mm |
175 × 215 × 120 mm |
Caractéristiques issues du manuel et des spécifications techniques officielles Victron Energy. Distribué par EnerMoov, distributeur professionnel Victron Energy : nous vous accompagnons dans le choix du calibre adapté à votre installation. Demandez un conseil ou un devis.
