Deux entrées CA et deux sorties CA
Le Quattro-II peut être connecté à deux sources CA indépendantes,
par exemple une alimentation de quai et un groupe électrogène, ou deux groupes
électrogènes.
Le Quattro-II se connectera automatiquement à la source active.
La sortie principale a une fonction d’alimentation ininterrompue. En cas de
défaillance du réseau, ou de la déconnexion de l'alimentation de quai ou d'un groupe
électrogène, le Quattro-II reprend l'alimentation des charges connectées. Ce
transfert est si rapide (moins de 20 millisecondes) que le fonctionnement des
ordinateurs ou des autres équipements électroniques ne sera pas perturbé.
La
deuxième sortie n’est sous tension que lorsqu'un courant CA est disponible sur l'une
des entrées du Quattro-II. Des charges qui ne devraient pas décharger pas la
batterie, comme un appareil de climatisation ou un chauffe-eau par exemple, peuvent
être connectées à cette sortie.

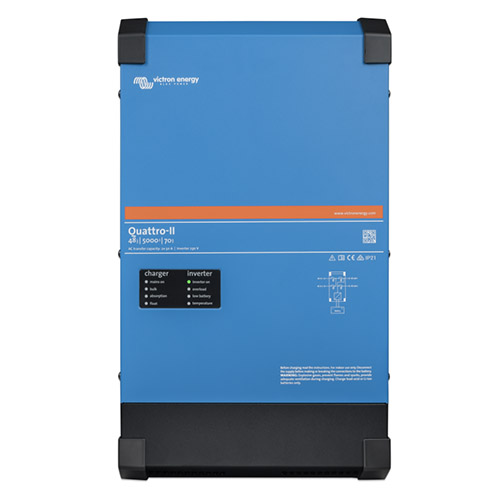

Victron Energy Quattro-II : Un Quattro avec la fonctionnalité
ESS (Système de stockage d'énergie)
Le Quattro-II est un convertisseur/chargeur multifonctionnel avec
toutes les caractéristiques du Quattro, et une sonde de courant externe en option
qui permet d'accroitre la fonction PowerControl et PowerAssist à 50 A et 100 A
respectivement.
Le Quattro-II est idéal pour des installations marines professionnelles, avec des
voiliers, des véhicules et des systèmes isolés.
Il est également équipé d'un système contre l'îlotage et dispose d'une longue liste
de certifications pour de nombreux pays qui ne cesse d'augmenter concernant
l'application ESS. Plusieurs configurations de systèmes sont possibles.
Commutation automatique et sans coupure
Dans le cas d'une panne d'alimentation ou lorsque le groupe
électrogène est arrêté, le Quattro-II bascule en mode convertisseur et reprend
l'alimentation des appareils connectés. Ce transfert est si rapide que le
fonctionnement des ordinateurs et des autres appareils électroniques n'est pas
perturbé (système d'alimentation sans coupure ou fonction UPS). Cela fait du
Quattro-II un système d'alimentation de secours parfaitement adapté aux applications
industrielles et de télécommunications. La puissance commutée maximale est de 50 A.
Sortie CA auxiliaire
En plus de l’habituelle sortie sans coupure, une sortie
auxiliaire est disponible qui déconnecte sa charge en cas de fonctionnement de la
batterie. Exemple : une chaudière électrique ne pouvant fonctionner que si le genset
est en marche ou si une puissance de quai est disponible.
Puissance virtuellement illimitée grâce au fonctionnement en
parallèle
JJusqu'à 6 Quattro-II peuvent fonctionner en parallèle pour
obtenir davantage de puissance en sortie. Par exemple, six unités 48/5000/70
fourniront une puissance de 25 kW / 30 kVA en sortie et 420 Amps de capacité de
charge.
En plus de la connexion en parallèle, trois unités d'un même modèle peuvent être
configurées pour une sortie triphasée. Mais ce n'est pas tout : jusqu’à 6 séries de
3 unités peuvent être raccordées en parallèle pour un convertisseur de 75 kW / 90
kVA et plus de 1200 A de capacité de charge.
PowerControl – Utilisation maximum du courant de quai
limité
Le Quattro-II peut fournir une puissance de charge énorme. Cela
implique une demande importante sur l'énergie du quai ou du groupe électrogène. Par
conséquent, une puissance maximale peut être définie. Le Quattro-II prend alors en
compte les autres utilisateurs de puissance et utilise uniquement « l'excédent » de
courant pour la charge des batteries.
PowerAssist – Utilisation étendue de votre groupe électrogène
et de votre courant de quai : La fonction co-alimentation du Quattro-II
Cette fonction donne une dimension supplémentaire au principe du
PowerControl en permettant au Quattro-II de compléter la capacité de la source
alternative. Puisqu'une puissance de pointe est généralement requise pendant une
courte durée, le Quattro-II fera en sorte que la puissance insuffisante du quai ou
du groupe électrogène soit immédiatement compensée par les batteries. Et lorsque la
demande diminue, l'excédent de puissance est utilisé pour recharger les batteries.
Cette fonction unique propose une solution définitive aux problèmes de courant de
quai : les appareils électriques de grande puissance, les lave-vaisselle, les
machines à laver, les cuisinières électriques, etc., tous peuvent fonctionner avec
un courant de quai de 16 A, ou moins. En outre, un groupe électrogène plus petit
peut être installé.
Fonctionnement autonome en cas de défaillance du réseau
Les maisons ou les bâtiments équipés de panneaux solaires, ou
d'une microcentrale énergétique pour l'électricité et le chauffage, ou les
autres sources d'énergie durable, disposent ainsi d'une puissance électrique
autonome qui peut être utilisée pour alimenter les équipements indispensables
(pompes de chauffage central, réfrigérateurs, congélateurs, connexions Internet,
etc.) lors d'une panne de courant. Cependant, un problème subsiste : ces sources
d'énergie durable connectées au réseau sont coupées dès que celui-ci tombe en panne.
Avec un Quattro-II et des batteries, ce problème peut être résolu simplement : le
Quattro-II peut remplacer le réseau pendant une panne de courant. Lorsque les
sources d'énergie durable produisent plus de puissance qu'il n'en faut, le
Quattro-II utilise l'excédent pour charger les batteries ; et en cas de panne de
courant, le Quattro-II fournira une puissance supplémentaire à partir des batteries.
Relais programmable
Le Quattro-II est équipé d'un relais programmable, qui est
programmé par défaut comme relais d'alarme. Ce relais peut être programmé pour tous
types d'applications, par exemple comme relais de démarrage pour un groupe
électrogène.
Énergie solaire
Le Quattro-II est parfaitement adapté aux applications d'énergie
solaire. Il peut être utilisé dans des systèmes autonomes, ainsi que dans des
systèmes connectés en réseau.
Surveillance et contrôle à distance
Lorsqu'il est associé à un appareil GX (par ex. un Cerbo GX),
vous pouvez superviser et contrôler votre Quattro et votre système ou systèmes soit
localement (LAN) soit à distance par Internet depuis n'importe où dans le monde par
le biais de l'application gratuite VRM et du site Web gratuit VRM. Vous pouvez y
accéder depuis un téléphone, une tablette, un ordinateur portable ou un PC
fonctionnant avec différents systèmes d'exploitation. Le niveau de contrôle sur
votre système n'a pas de limite que ce soit pour effectuer des réglages sur votre
Multi ou pour lancer le démarrage automatique de votre générateur de secours, et
bien plus encore... »

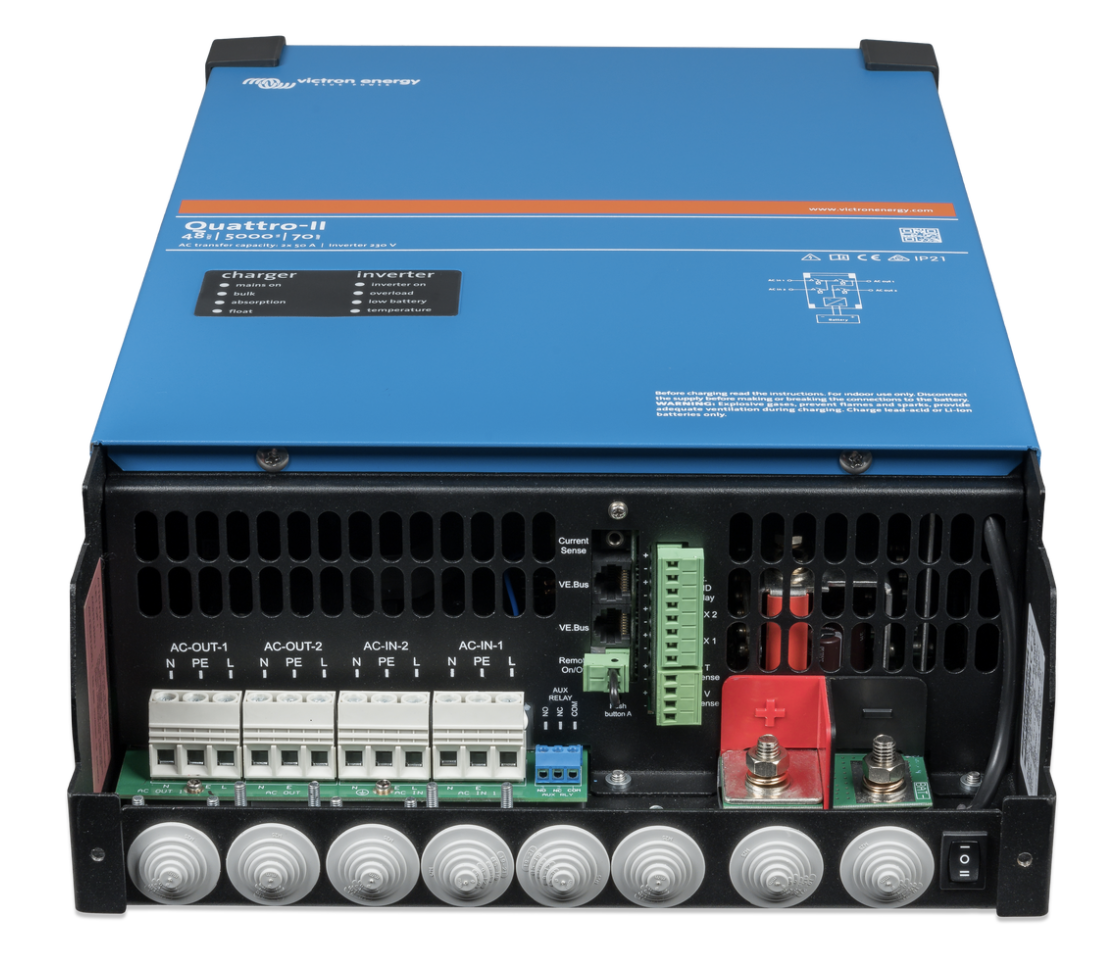

Bornier de raccordement du Quattro-II 48V 5kVA 230V
